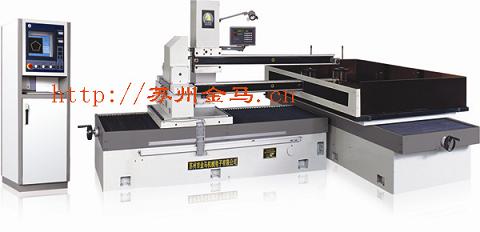

*切割锥度0°、±3°、±30°三款； *最大切割厚度500mm； *X/Y行程(1200-2500)mm/(1000-3000)mm
|
技术参数 |
DK77100120 |
DK77100160 |
DK77120120 |
||||||
|
工作台台面尺寸 |
1600X1090mm |
1970X1090mm |
1650X1140mm |
||||||
|
XY 轴行程 |
1200X1000mm |
1600X1000mm |
1200X1200mm |
||||||
|
最大切割厚度 |
500mm |
500mm |
500mm |
||||||
|
最大切割锥度 |
0 ° |
± 3 ° |
± 30 ° |
0 ° |
± 3 ° |
± 30 ° |
0 ° |
± 3 ° |
± 30 ° |
|
UV 轴行程 |
|
20X20mm |
380X380mm |
|
20X20mm |
380X380mm |
|
20X20mm |
380X380mm |
|
加工精度 |
≤ 0.012mm |
≤ 0.012mm |
≤ 0.012mm |
||||||
|
最大切 割 速度 |
≥ 200mm 2 /min |
≥20 0mm 2 /min |
≥20 0mm 2 /min |
||||||
|
机床外形尺寸 |
2600X3000X1900mm |
3300X3000X1900mm |
2600X3300X1900mm |
||||||
|
技术参数 |
DK77120160 |
DK77120200 |
DK77160160 |
|||||
|
工作台台面尺寸 |
2020X1200mm |
2420X1200mm |
2120X1420mm |
|||||
|
XY 轴行程 |
1600X1200mm |
2000X120mm |
1600X1600mm |
|||||
|
最大切割厚度 |
500mm |
500mm |
500mm |
|||||
|
最大切割锥度 |
0 ° |
± 3 ° |
± 30 ° |
0 ° |
± 3 ° |
± 30 ° |
0 ° |
± 3 ° |
|
UV 轴行程 |
|
20X20mm |
380X380mm |
|
20X20mm |
380X380mm |
|
20X20mm |
|
加工精度 |
≤ 0.012mm |
≤ 0.012mm |
≤ 0.012mm |
|||||
|
最大切 割 速度 |
≥ 120mm 2 /min |
≥ 120mm 2 /min |
≥ 120mm 2 /min |
|||||
|
机床外形尺寸 |
3300X3300X1900mm |
3800X3300X1900mm |
3300X4200X1900mm |
|||||
|
技术参数 |
DK77160200 |
DK77160250 |
DK77200200 |
|||
|
工作台台面尺寸 |
2420X1420mm |
2920X1420mm |
2420X1820mm |
|||
|
XY 轴行程 |
2000X1600mm |
2500X1600mm |
2000X2000mm |
|||
|
最大切割厚度 |
500mm |
500mm |
500mm |
|||
|
最大切割锥度 |
0 ° |
± 3 ° |
0 ° |
± 3 ° |
0 ° |
± 3 ° |
|
UV 轴行程 |
|
20X20mm |
|
20X20mm |
|
20X20mm |
|
加工精度 |
≤ 0.012mm |
≤ 0.012mm |
≤ 0.012mm |
|||
|
最大切 割 速度 |
≥ 200mm 2 /min |
≥ 200mm 2 /min |
≥ 200mm 2 /min |
|||
|
机床外形尺寸 |
3800X4200X1900mm |
4500X4200X1900mm |
4200X4800X1900mm |
|||
|
技术参数 |
DK77200250 |
DK77250250 |
DK77250300 |
|||
|
XY 轴行程 |
2500X2000mm |
2500X2500mm |
2500X3000mm |
|||
|
最大切割厚度 |
500mm |
500mm |
500mm |
|||
|
最大切割锥度 |
0 ° |
± 3 ° |
0 ° |
± 3 ° |
0 ° |
± 3 ° |
|
UV 轴行程 |
|
20X20mm |
|
20X20mm |
|
20X20mm |
|
加工精度 |
≤ 0.012mm |
≤ 0.012mm |
≤ 0.012mm |
|||
|
最大切 割 速度 |
≥ 200mm 2 /min |
≥20 0mm 2 /min |
≥20 0mm 2 /min |
|||
|
机床外形尺寸 |
5200X4800X1900mm |
5200X5500X1900mm |
6200X5500X1900mm |
|||
*可根据用户特殊要求进行专项设计和量身订做；
*应用三维有限元分析软件完成对机床的最优化设计；
*整机采用高品质铸造，并经退火及先进的振动时效处理；
*采用箱型结构设计与周密加强筋支撑机身，保证机床具有极高刚性；
*所有机床经过国际品牌的激光干涉仪和球杆仪检查机床线性精度和几何精度，确保机床的三维精度；
*采用进口全交流伺服驱动、外挂手摇脉冲发生器；
*采用HF软件控制，专用工业PC，LCD显示器；具有自动找中、短路回退、停电记忆、恢复加工、圆形轨迹跟踪显示等功能，能够接受ISO代码和DXF文件，与CAD兼容；
*采用四滚道重载直线导轨，精密滚珠丝杆，精密丝杆作用轴承，全行程支持。
*采用新型高频放电技术，采用分体式结构，重心低、操作方便，实现高效率、高光洁度、低损耗；
