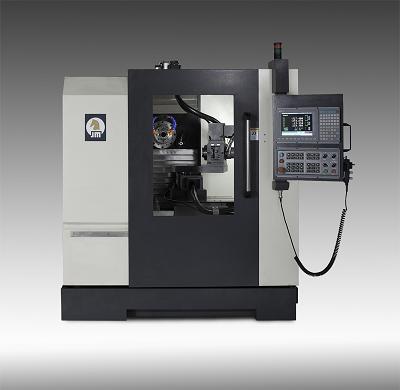

MD32系列五轴数控刀具磨床

简要描述:

MD32系列五轴数控刀具磨床技术参数:

名称

单位

MD32A

MD32B

MD32C

XYZ 轴行程

mm

500X300X400

500X300X400

500X300X400

砂轮尺寸

mm

50-125

50-125

50-125

最大刀具直径

mm

Φ 32

Φ 32

Φ 32

最大磨削刀具长度

mm

180

180

180

周齿磨削最大直径



mm

Φ 300

Φ 300

Φ 300

A 轴最大旋径

mm

Φ 300

Φ 320

Φ 300

最大工件 重量

kg

30

30

30

A 轴装夹配置



液压 BT50

液压 BT50

液压 BT50

A 转角度

°

C 转角度

°

± 100 °

± 110 °

± 100 °

旋转轴配置



机械式

直驱式 (DDM)

机械式

直线分辨率

mm

0.001

0.001

0.001

旋转分辨率

°

0.001

0.001

0.001

XYZ 轴重复定位精度

mm

0.005

0.005

0.005

旋转轴 重复定位精度

6

2

6

主轴磨头配置



机械式

直驱式 (DDM)

直驱式 (DDM)

主轴磨头转速

RPM

8000

15000

12000

主轴磨头功率

KW

7.5

11

11

机械 / 店磨头装夹形式



BT40

( 每组最多

4 片砂轮 )

BT40

( 每组最多

4 片砂轮 )

BT40

( 每组最多

4 片砂轮 )

系统标配



新代

新代

新代
